極細線伸線システム Aシリーズ

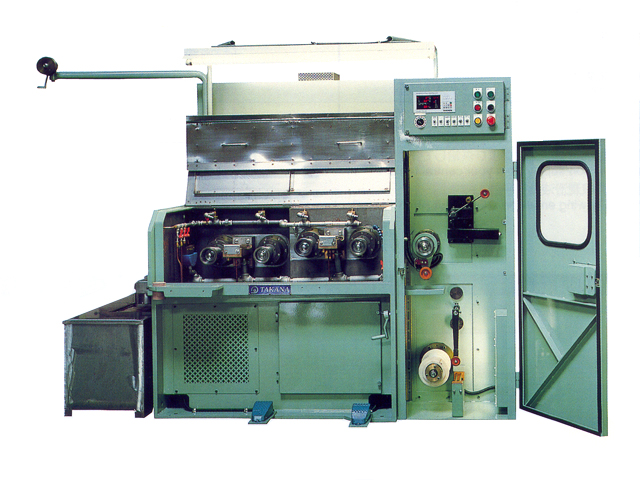

HA18

極細線伸線機／Ultra-Fine Wire Drawing Machine.

MODEL : HA18

【詳　　細】

型式(Model)	HA18	供給線径(Inlet-dia.)	0.08 mm ～ 0.04 mm
ダイス数(No. of dies)	18	仕上線径(Final-dia.)	0.04 mm ～ 0.02 mm
ワイヤー減面率(Wire elongation par draft)	7.5%	機械速度(Machine speed max)	1500 m/min
駆動モータ：インバータモータ(Driving motor : Invertor motor)	3.7 kw	中間キャプスタン(Drawing capstan)	酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)
ボビン巻量(Bobbin capacity abt.)	max. 20 kg	仕上キャプスタン(Finish drawing capstan)	酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)

ページTOPへ

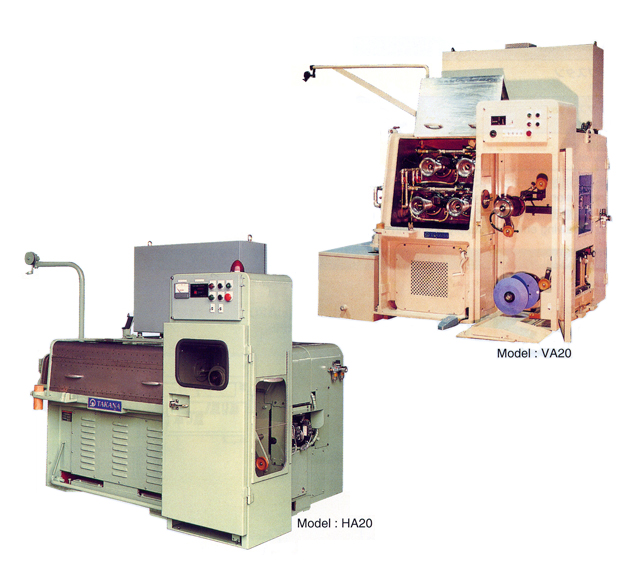

VA20/HA20

極細線伸線機／Ultra-Fine Wire Drawing Machine.

MODEL : VA20 / HA20

【詳　　細】

型式(Model)	VA20 / HA20	供給線径(Inlet-dia.)	0.32 mm ～ 0.10 mm
ダイス数(No. of dies)	20	仕上線径(Final-dia.)	0.10 mm ～ 0.03 mm
ワイヤー減面率(Wire elongation par draft)	11.0%	機械速度(Machine speed max)	2000 m/min
駆動モータ：インバータモータ(Driving motor : Invertor motor)	5.5 kw	中間キャプスタン(Drawing capstan)	酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)
ボビン巻量(Bobbin capacity abt.)	max. 50 kg	仕上キャプスタン(Finish drawing capstan)	酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)

ページTOPへ

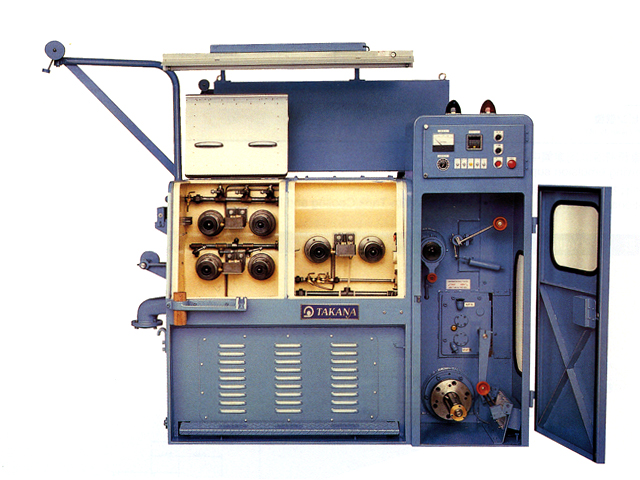

HA26

極細線伸線機／Ultra-Fine Wire Drawing Machine.

MODEL : HA26

【詳　　細】

型式(Model)	HA26	供給線径(Inlet-dia.)	0.20 mm ～ 0.08 mm
ダイス数(No. of dies)	26	仕上線径(Final-dia.)	0.06 mm ～ 0.025 mm
ワイヤー減面率(Wire elongation par draft)	9.0%	機械速度(Machine speed max)	2000 m/min
駆動モータ：インバータモータ(Driving motor : Invertor motor)	11 kw	中間キャプスタン(Drawing capstan)	酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)
ボビン巻量(Bobbin capacity abt.)	max. 60 kg	仕上キャプスタン(Finish drawing capstan)	酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)

ページTOPへ

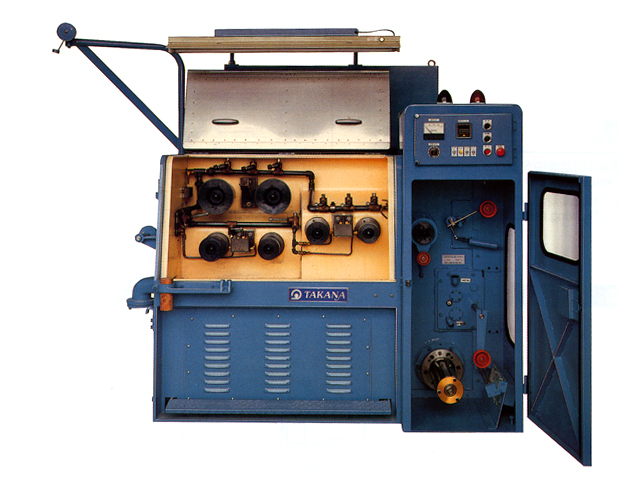

HA28

極細線伸線機／Ultra-Fine Wire Drawing Machine.

MODEL : HA28

【詳　　細】

型式(Model)	HA28	供給線径(Inlet-dia.)	0.60 mm ～ 0.32 mm
ダイス数(No. of dies)	28	仕上線径(Final-dia.)	0.10 mm ～ 0.05 mm
ワイヤー減面率(Wire elongation par draft)	16 / 13 / 11%	機械速度(Machine speed max)	2000 m/min
駆動モータ：インバータモータ(Driving motor : Invertor motor)	11 kw	中間キャプスタン(Drawing capstan)	酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)
ボビン巻量(Bobbin capacity abt.)	max. 60 kg	仕上キャプスタン(Finish drawing capstan)	酸化クロム溶射(Ceramic - chrom - oxide melt jet coating.)
