SUS線/硬鋼線伸線システム Sシリーズ

SHA32

SUS線/硬鋼線極細線伸線機
Ultra-Fine Stainless Wire and Durable Steel Wire Drawing Machine.

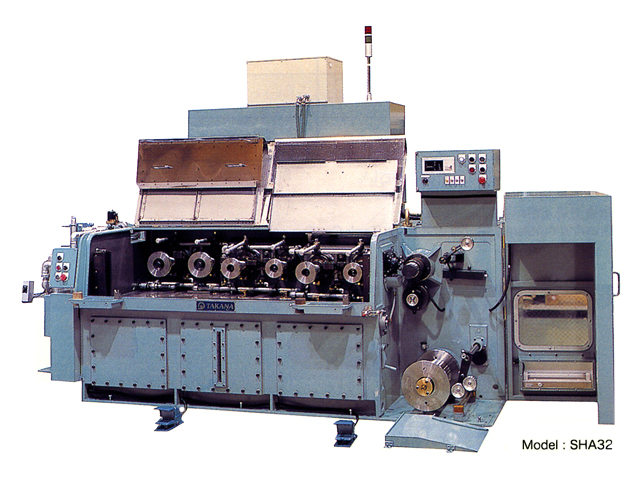

MODEL : SHA32

【詳  細】

型式(Model) SHA32 供給線径(Inlet-dia.) 0.20 mm 〜 0.12 mm
ダイス数(No. of dies) 32 仕上線径(Final-dia.) 0.030 mm 〜 0.016 mm
ワイヤー減面率(Wire elongation par draft) 14 / 11% 機械速度(Machine speed max) 2000 m/min
駆動モータ:インバータモータ(Driving motor : Invertor motor) 22 kw 中間キャプスタン(Drawing capstan) メテコ 31C(Meteco.)
ボビン巻量(Bobbin capacity abt.) max. 30kg 仕上キャプスタン(Finish drawing capstan) メテコ 16C(Meteco.)


SB21

SUS線/硬鋼線細線伸線機
Fine Stainless Wire and Durable Steel Wire Drawing Machine.

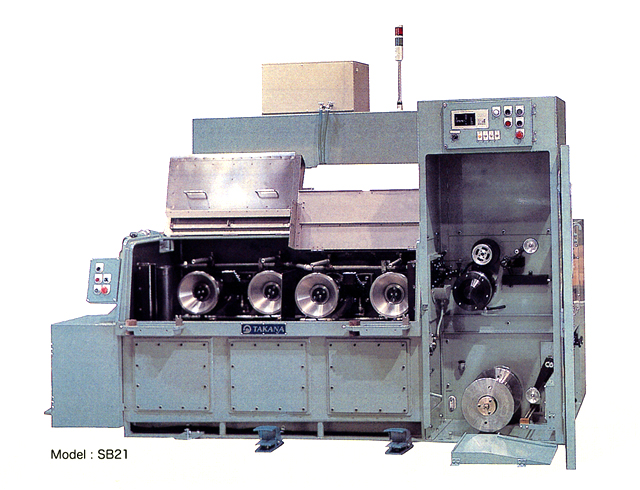

MODEL : SB21

【詳  細】

型式(Model) SB21 供給線径(Inlet-dia.) 0.80 mm 〜 0.40 mm
ダイス数(No. of dies) 21 仕上線径(Final-dia.) 0.16 mm 〜 0.08 mm
ワイヤー減面率(Wire elongation par draft) 14.5% 機械速度(Machine speed max) 2000 m/min
駆動モータ:インバータモータ(Driving motor : Invertor motor) 22 kw 中間キャプスタン(Drawing capstan) メテコ 31C(Meteco.)
ボビン巻量(Bobbin capacity abt.) max. 50kg 仕上キャプスタン(Finish drawing capstan) メテコ 16C(Meteco.)


SB19

SUS線/硬鋼線細線伸線機
Fine Stainless Wire and Durable Steel Wire Drawing Machine.

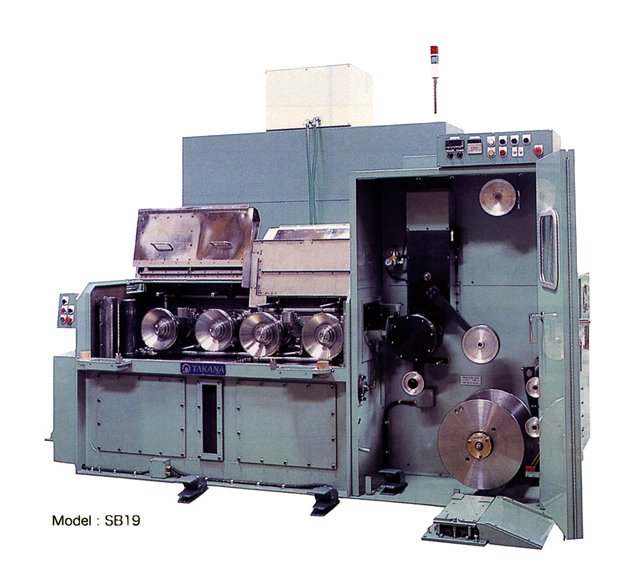

MODEL : SB19

【詳  細】

型式(Model) SB19 供給線径(Inlet-dia.) 1.60 mm 〜 0.80 mm
ダイス数(No. of dies) 19 仕上線径(Final-dia.) 0.40 mm 〜 0.16 mm
ワイヤー減面率(Wire elongation par draft) 16% 機械速度(Machine speed max) 1700 〜 2000 m/min
伸線機モータ:インバータモータ(Driving motor : Invertor motor) 55 kw 中間キャプスタン(Drawing capstan) セラミック焼結(Ceramic.)
ボビン巻量(Bobbin capacity abt.) max. 150kg 仕上キャプスタン(Finish drawing capstan) セラミック焼結(Ceramic.)
巻取機モータ:インバータモータ(Winding motor : Invertor motor) 5.5 kw

HBR22
chart03

黄銅線用伸線ライン/Wire Drawing Machine for Brass wire.

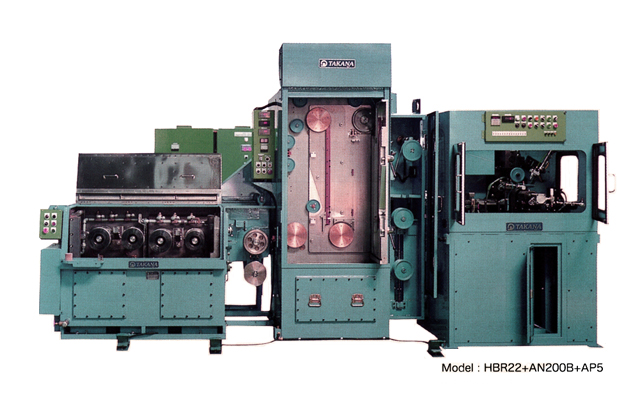

MODEL : HBR22 + AN200B + AP5

【詳  細】

型式(Model) HBR22 供給線径(Inlet-dia.) 1.2 mm
ダイス数(No. of dies) 22 仕上線径(Final-dia.) 0.35 mm 〜 0.20 mm
ワイヤー減面率(Wire elongation par draft) 15% 機械速度(Machine speed max) 1200 m/min
駆動モータ:インバータモータ(Driving motor : Invertor motor) 22 kw 中間キャプスタン(Drawing capstan) セラミック焼結(Ceramic.)
    仕上キャプスタン(Finish drawing capstan) φ 200 mm 焼入研磨硬質メッキ(Hard plate.)

型式(Model) AN200B 軟化容量(Heating capacity) 10 kw
電極輪経(Electrode diameter range) φ 200 mm 軟化電圧制御(Voltage Control) SCR電圧制御方式(SCR Voltage Control System.)

型式(Model) AP5 巻取ボビン / ストック数(Bobbin / Stock volume) P-5 / 10個(pieces)
巻取機モータ:インバータモータ(Winding motor : Invertor motor) 2.2 kw
